“齒輪測量中心”在國內經歷了20年的發展歷程，對于回轉體類零件的測量測量功能也是在逐步提高完善的過程，在市場應用中，蝸桿檢測是僅次于圓柱齒輪測量測量的一個主要功能，蝸桿測量技術在國內也同樣經歷了一個發展過程：
1、在早期精達齒輪測量中心就基本解決了ZA、ZN、ZI三種所謂“線性蝸桿”的測量問題，這三種基本蝸桿的特點是通過坐標平移，總可以在蝸桿上找到一條直線，而早期蝸桿精度標準對“齒廓誤差”定義也比較模糊，GB-10089-88對齒廓（齒形）誤差的定義是“在蝸桿輪齒給定截面上的齒形工作范圍內，包容實際齒形且距離為最小的兩條設計齒形間的法向距離”，為測量方便，精達是對以上三種蝸桿找到特定的這條直線進行測量，解決齒廓測量問題，實際上早期克林貝格等也是這樣解決的；
2、2007年年左右，為進一步解決ZK蝸桿測量問題，精達在北京工業大學石照耀教授的幫助下，采用直線軌跡測量，逐點誤差修正的辦法解決了ZK蝸桿測量的問題，特別是針對小型蝸桿，理論偏差不大的情況下，能很好的保證測量精度；
3、2010年后，由于精達技術擴散，軟件底層的流失，國內很多從精達繼承的蝸桿測量技術都是基于以上四種蝸桿的測量方法，這種測量方法簡單實用，但是也有本身的缺點，即由于儀器零位標定誤差的影響，會帶來比較大的誤差，也是國內齒輪測量中心測量蝸桿長期存在的一個問題；
4、最新的蝸桿精度標準 GB/T 10089-2018 對齒廓誤差進行的嚴密的定義“在軸截面的計值范圍La1（齒形工作范圍）內，包容實際齒廓跡線的兩條設計齒廓跡線間的軸向距離”，這就明確了早期測量方法不再符合誤差定義。新型克林貝格齒輪測量中心蝸桿測量也已修改蝸桿在軸截面進行測量；

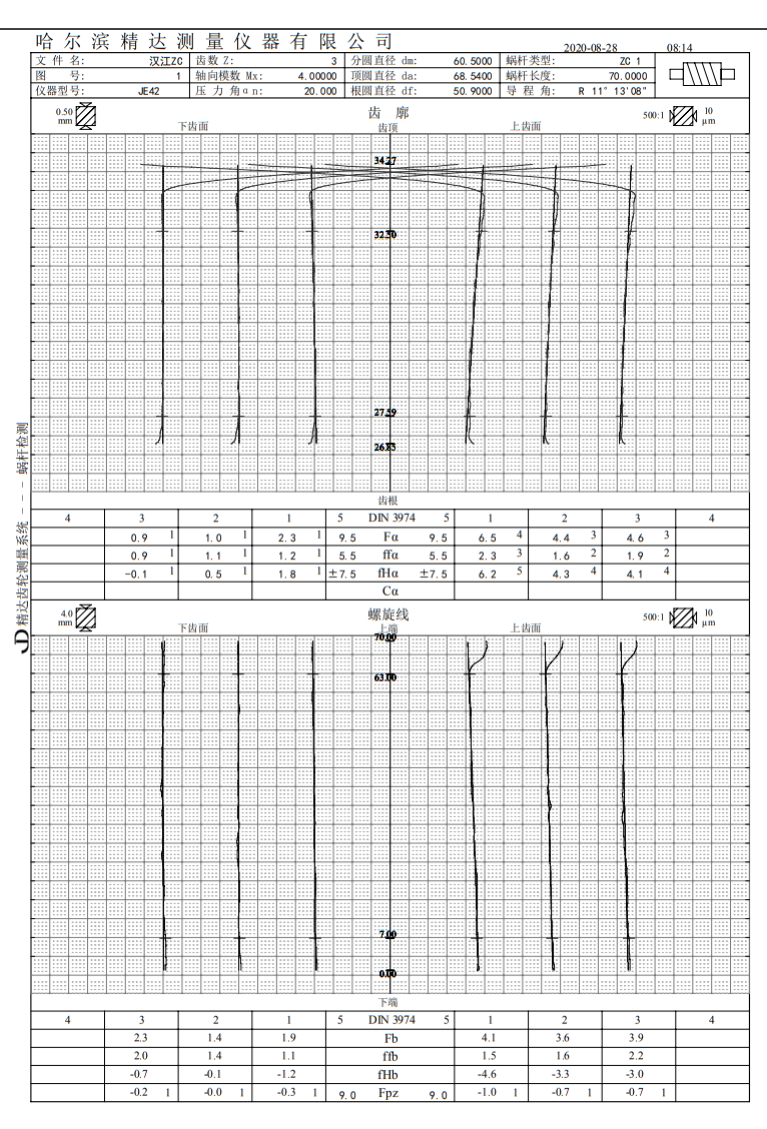

5、蝸桿軸截面測量涉及以下問題，一是除ZA外，其他類型蝸桿在軸截面造型的數學表達是復雜超越方程，二是測量軌跡控制是非直線，三是既然是非直線，就涉及測量半徑影響的修正問題。精達再次得到石照耀團隊的幫助，很好的解決了以上三個難點，同時，以同樣的方法解決了ZC蝸桿的測量問題，目前精達新的蝸桿測量軟件都修改為在軸截面進行測量，符合最新的蝸桿精度標準并通過和克林貝格等測量結果進行對比一致；
6、蝸桿測量還有一個重要問題是“偏心修正”問題。特別是對于一些沒有頂尖孔的零件，蝸桿在儀器上安裝的偏心、偏擺對測量結果影響很大，與圓柱齒輪偏心偏擺修正不同，蝸桿偏心偏擺修正不僅包括幾何意義上的修正，而且還需分別細化針對不同蝸桿造型齒廓的不同而進行修正，技術相對復雜。精達已完成以上所述五種蝸桿的偏心偏擺修正功能，歡迎客戶測試提高。
哈爾濱精達測量儀器有限公司
技術中心
